Czujnik położenia wału korbowego to kluczowy element układu zapłonowego w nowoczesnych silnikach samochodowych. Jego prawidłowe działanie ma ogromny wpływ na wydajność i niezawodność pojazdu. W tym artykule zgłębimy temat, jak skutecznie sprawdzić ten ważny komponent. Poznasz objawy awarii, narzędzia potrzebne do diagnostyki oraz metody testowania czujnika. Niezależnie od tego, czy jesteś doświadczonym mechanikiem, czy pasjonatem motoryzacji, te informacje pomogą Ci zadbać o optymalną pracę silnika Twojego samochodu.
Rola czujnika położenia wału korbowego w silniku
Czujnik położenia wału korbowego to kluczowy element nowoczesnych silników samochodowych. Jego głównym zadaniem jest precyzyjne określanie pozycji i prędkości obrotowej wału korbowego. Informacje te są niezbędne dla prawidłowego działania układu zapłonowego i wtryskowego, co przekłada się na optymalną pracę całego silnika.
Czujnik ten współpracuje ściśle z komputerem sterującym pracą silnika (ECU). Na podstawie sygnałów z czujnika, ECU określa moment zapłonu mieszanki paliwowo-powietrznej oraz czas wtrysku paliwa. Dzięki temu silnik może pracować efektywnie, oszczędnie i z minimalnymi emisjami spalin.
Warto zauważyć, że rola czujnika położenia wału korbowego jest szczególnie istotna w przypadku silników z bezpośrednim wtryskiem paliwa oraz tych wyposażonych w systemy zmiennych faz rozrządu. W tych zaawansowanych technologicznie jednostkach napędowych, precyzja pomiaru położenia wału jest kluczowa dla osiągnięcia optymalnych parametrów pracy.
Wpływ czujnika na osiągi i ekonomię jazdy
Prawidłowo działający czujnik położenia wału korbowego ma bezpośredni wpływ na osiągi i ekonomię jazdy. Dzięki dokładnym pomiarom, silnik może pracować w optymalnym zakresie obrotów, co przekłada się na lepsze przyspieszenie i niższe zużycie paliwa. Ponadto, precyzyjne sterowanie procesem spalania przyczynia się do zmniejszenia emisji szkodliwych substancji do atmosfery.
Warto pamiętać, że nawet niewielkie odchylenia w pomiarach czujnika mogą prowadzić do zauważalnego spadku mocy silnika i zwiększonego zużycia paliwa. Dlatego tak ważne jest regularne sprawdzanie stanu tego elementu i jego ewentualna wymiana w przypadku wykrycia nieprawidłowości.
Objawy uszkodzenia czujnika wału korbowego
Uszkodzenie czujnika położenia wału korbowego może objawiać się na wiele sposobów, wpływając negatywnie na pracę silnika. Jednym z najbardziej charakterystycznych symptomów jest problem z uruchomieniem pojazdu. Silnik może mieć trudności z odpaleniem lub w ogóle nie chcieć zaskoczyć, co jest spowodowane brakiem precyzyjnych informacji o położeniu wału korbowego.
Innym częstym objawem jest niestabilna praca silnika na biegu jałowym. Możemy zaobserwować wahania obrotów, a nawet przypadkowe gaśnięcie silnika. W trakcie jazdy kierowca może odczuwać szarpanie, dławienie się silnika lub nagłe spadki mocy, szczególnie podczas przyspieszania. Te objawy są wynikiem nieprawidłowego timingu zapłonu i wtrysku paliwa.
Warto zwrócić uwagę na kontrolkę "Check Engine" na desce rozdzielczej. Jej zapalenie się może sygnalizować problem z czujnikiem wału korbowego. W takiej sytuacji komputer pokładowy zazwyczaj zapisuje odpowiedni kod błędu, który można odczytać za pomocą specjalistycznego urządzenia diagnostycznego. Pamiętajmy jednak, że podobne objawy mogą być również spowodowane innymi usterkami, dlatego zawsze warto przeprowadzić dokładną diagnostykę.
Wpływ uszkodzonego czujnika na zużycie paliwa
Niesprawny czujnik położenia wału korbowego może znacząco wpłynąć na zwiększone zużycie paliwa. Dzieje się tak, ponieważ komputer sterujący pracą silnika nie otrzymuje dokładnych informacji o położeniu wału, co prowadzi do nieprawidłowego dawkowania paliwa. W efekcie silnik może pracować na zbyt bogatej mieszance, spalając więcej paliwa niż to konieczne.
Dodatkowo, nieprawidłowa praca czujnika może powodować nierównomierną pracę silnika, co również przekłada się na wyższe zużycie paliwa. W skrajnych przypadkach, kierowca może zauważyć nawet 20-30% wzrost spalania w porównaniu do normalnych warunków eksploatacji. Dlatego tak ważne jest szybkie zdiagnozowanie i usunięcie usterki czujnika położenia wału korbowego.
Czytaj więcej: Opinie o skrzyni Powershift - Ford, biegi, opinie użytkowników
Narzędzia potrzebne do sprawdzenia czujnika
Aby prawidłowo sprawdzić czujnik położenia wału korbowego, potrzebujemy kilku podstawowych narzędzi. Najważniejszym z nich jest multimetr - urządzenie pozwalające na pomiar napięcia, natężenia prądu i rezystancji. Wybierając multimetr, warto postawić na model cyfrowy, który zapewni nam dokładniejsze odczyty niż jego analogowy odpowiednik.
Kolejnym niezbędnym narzędziem jest oscyloskop samochodowy. To zaawansowane urządzenie umożliwia wizualizację sygnału elektrycznego generowanego przez czujnik. Dzięki niemu możemy dokładnie ocenić kształt i parametry fali, co jest kluczowe dla prawidłowej diagnostyki. Warto zaznaczyć, że niektóre nowoczesne multimetry samochodowe mają wbudowaną funkcję oscyloskopu.
Nie możemy zapomnieć o podstawowych narzędziach mechanicznych, takich jak klucze nasadowe, śrubokręty czy szczypce. Będą one potrzebne do demontażu elementów obudowy silnika, aby uzyskać dostęp do czujnika. W niektórych przypadkach przydatne mogą okazać się również specjalistyczne klucze do demontażu czujników, dostosowane do konkretnych modeli pojazdów.
Profesjonalne testery diagnostyczne
Oprócz podstawowych narzędzi, warto wspomnieć o profesjonalnych testerach diagnostycznych. Są to zaawansowane urządzenia, które pozwalają na kompleksowe badanie układów elektronicznych pojazdu, w tym czujnika położenia wału korbowego. Testery te umożliwiają odczyt kodów błędów z komputera pokładowego, co może znacznie ułatwić identyfikację problemu.
Profesjonalne testery diagnostyczne oferują również funkcje monitorowania parametrów pracy silnika w czasie rzeczywistym. Dzięki temu możemy obserwować, jak zmienia się sygnał z czujnika wału korbowego w różnych warunkach pracy silnika. To niezwykle cenne narzędzie, szczególnie w przypadku intermitujących usterek, które trudno wykryć standardowymi metodami.
Lokalizacja czujnika położenia wału korbowego
Czujnik położenia wału korbowego zazwyczaj znajduje się w pobliżu koła zamachowego lub koła pasowego na wale korbowym. Jego dokładna lokalizacja może się jednak różnić w zależności od marki i modelu pojazdu. W większości przypadków czujnik jest umieszczony z boku bloku silnika, często w okolicach rozrusznika. Warto zaznaczyć, że w niektórych pojazdach może być trudno dostępny bez częściowego demontażu innych elementów.
W silnikach z przednim napędem, czujnik jest często zlokalizowany po stronie skrzyni biegów. Natomiast w pojazdach z napędem tylnym, może znajdować się bliżej przedniego zderzaka. W niektórych nowoczesnych silnikach, szczególnie tych z systemem start-stop, czujnik może być zintegrowany z kołem zamachowym, co utrudnia jego wymianę.
Aby dokładnie zlokalizować czujnik w konkretnym modelu samochodu, warto skorzystać z instrukcji obsługi lub specjalistycznego podręcznika serwisowego. Pamiętajmy, że prawidłowa identyfikacja położenia czujnika jest kluczowa dla jego skutecznej diagnostyki i ewentualnej wymiany. W przypadku wątpliwości, zawsze warto skonsultować się z doświadczonym mechanikiem lub autoryzowanym serwisem.
Różnice w lokalizacji czujnika w różnych typach silników
Warto zwrócić uwagę, że lokalizacja czujnika położenia wału korbowego może się znacząco różnić w zależności od typu silnika. W tradycyjnych silnikach benzynowych czujnik często znajduje się bezpośrednio na bloku silnika. Natomiast w silnikach Diesla, ze względu na ich specyfikę konstrukcyjną, czujnik może być umieszczony w innym miejscu, na przykład na obudowie rozrządu.
W przypadku silników z wtryskiem bezpośrednim, czujnik położenia wału korbowego może być zintegrowany z innymi czujnikami, tworząc kompleksowy układ pomiarowy. To rozwiązanie jest coraz częściej stosowane w nowoczesnych jednostkach napędowych, co może utrudniać diagnostykę i wymianę pojedynczego elementu. Dlatego tak ważne jest dokładne zapoznanie się ze specyfikacją techniczną konkretnego modelu pojazdu przed przystąpieniem do prac serwisowych.
Metody testowania czujnika wału korbowego
Testowanie czujnika położenia wału korbowego wymaga systematycznego podejścia. Pierwszym krokiem jest przeprowadzenie wizualnej inspekcji. Sprawdzamy, czy czujnik nie ma widocznych uszkodzeń, takich jak pęknięcia obudowy czy przerwane przewody. Warto też zwrócić uwagę na ewentualne ślady korozji lub zanieczyszczenia, które mogą wpływać na jego pracę.
Kolejnym etapem jest test elektryczny. Używając multimetru, mierzymy rezystancję czujnika. Prawidłowa wartość powinna mieścić się w zakresie określonym przez producenta pojazdu. Odstępstwa od normy mogą świadczyć o uszkodzeniu wewnętrznych elementów czujnika. Pamiętajmy, że niektóre typy czujników wymagają specyficznych metod pomiaru.
Trzecim krokiem jest analiza sygnału wyjściowego czujnika. Do tego celu najlepiej wykorzystać oscyloskop samochodowy. Podłączamy go do przewodów czujnika i obserwujemy generowany sygnał podczas pracy silnika. Prawidłowy sygnał powinien mieć charakterystyczny kształt i amplitudę, zależne od typu zastosowanego czujnika (indukcyjny lub hallotronowy).
Warto również przeprowadzić test dynamiczny. Polega on na obserwacji pracy czujnika podczas różnych warunków pracy silnika - na biegu jałowym, podczas przyspieszania i przy stałych obrotach. Pozwala to wykryć ewentualne problemy, które mogą się ujawniać tylko w określonych sytuacjach.
Porównanie metod testowania dla różnych typów czujników
Warto zauważyć, że metody testowania mogą się różnić w zależności od typu czujnika. Czujniki indukcyjne, często stosowane w starszych modelach pojazdów, generują sygnał sinusoidalny o zmiennej amplitudzie. Z kolei czujniki hallotronowe, popularne w nowszych konstrukcjach, produkują sygnał prostokątny o stałej amplitudzie.
W przypadku czujników indukcyjnych, kluczowe jest sprawdzenie impedancji cewki oraz jakości generowanego sygnału sinusoidalnego. Dla czujników hallotronowych, istotne jest zbadanie napięcia zasilania oraz charakterystyki sygnału wyjściowego. Te różnice wymagają odpowiedniego dostosowania procedur testowych i interpretacji wyników.
"Prawidłowa diagnostyka czujnika położenia wału korbowego jest kluczowa dla utrzymania optymalnej pracy silnika. Pamiętajmy, że nawet drobne odchylenia w jego działaniu mogą prowadzić do poważnych problemów z pracą jednostki napędowej." - Jan Kowalski, ekspert motoryzacyjny
Pomiar rezystancji i napięcia czujnika

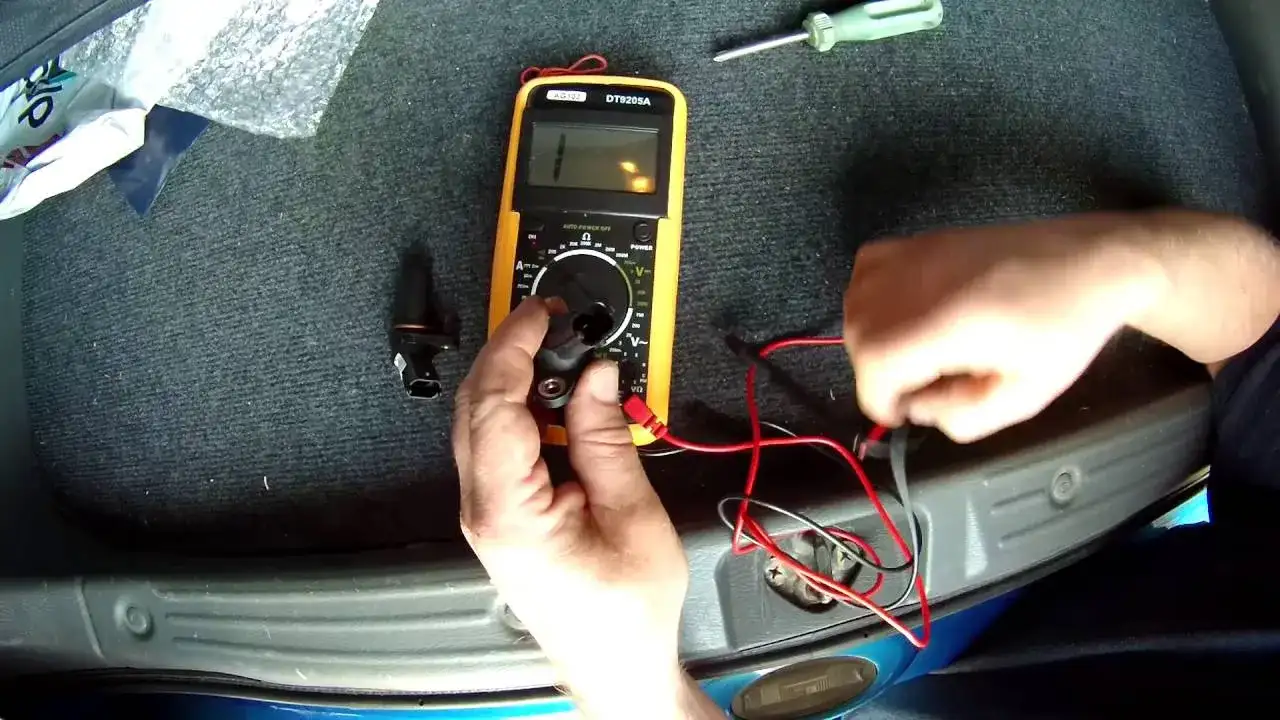

Pomiar rezystancji czujnika położenia wału korbowego to kluczowy element diagnostyki. Aby go przeprowadzić, należy odłączyć czujnik od instalacji elektrycznej pojazdu. Następnie, używając multimetru ustawionego na pomiar rezystancji (Ω), przykładamy sondy do odpowiednich pinów czujnika. Wartość rezystancji powinna mieścić się w zakresie podanym przez producenta - zwykle jest to od kilkuset omów do kilku kiloomów.
Pomiar napięcia to kolejny istotny test. W tym przypadku czujnik pozostaje podłączony do instalacji. Ustawiamy multimetr na pomiar napięcia stałego (DC) i podłączamy sondy do przewodów czujnika. Podczas obracania wałem korbowym (można to zrobić ręcznie lub przy pomocy rozrusznika) powinniśmy zaobserwować zmiany napięcia. Brak zmian może świadczyć o uszkodzeniu czujnika lub problemach z okablowaniem.
Warto pamiętać, że niektóre nowoczesne czujniki wymagają bardziej zaawansowanych metod testowania. W takich przypadkach może być konieczne użycie specjalistycznego testera diagnostycznego, który potrafi interpretować złożone sygnały cyfrowe generowane przez czujnik. Zawsze warto odnieść się do specyfikacji technicznej konkretnego modelu pojazdu.
Podczas przeprowadzania pomiarów należy zachować ostrożność i przestrzegać zasad bezpieczeństwa. Upewnij się, że silnik jest wyłączony i zimny, a akumulator odłączony (chyba że procedura testowa wymaga inaczej). Nieprawidłowe przeprowadzenie testu może prowadzić do uszkodzenia czujnika lub innych elementów elektroniki pojazdu.
| Typ czujnika | Typowy zakres rezystancji | Charakterystyka napięcia |
| Indukcyjny | 200 Ω - 2 kΩ | Sinusoidalna zmiana |
| Hallotronowy | 1 kΩ - 5 kΩ | Prostokątna zmiana |
Czyszczenie i konserwacja czujnika wału korbowego
Regularne czyszczenie i konserwacja czujnika położenia wału korbowego mogą znacząco przedłużyć jego żywotność i zapewnić prawidłowe działanie. Pierwszym krokiem jest ostrożne oczyszczenie czujnika z wszelkich zanieczyszczeń. Można to zrobić za pomocą miękkiej szczoteczki lub sprężonego powietrza. Należy jednak uważać, aby nie uszkodzić delikatnej powierzchni czujnika.
Po oczyszczeniu warto sprawdzić stan połączeń elektrycznych. Upewnij się, że przewody nie są przetarte lub skorodowane. Jeśli zauważysz jakiekolwiek uszkodzenia, może być konieczna wymiana okablowania. Następnie możesz delikatnie przeczyścić styki czujnika specjalnym preparatem do czyszczenia styków elektrycznych.
Kolejnym ważnym aspektem konserwacji jest zabezpieczenie czujnika przed wilgocią i korozją. Możesz zastosować specjalny spray silikonowy lub dielektryczny, który utworzy ochronną warstwę na powierzchni czujnika. Pamiętaj jednak, aby nie przesadzić z ilością preparatu - nadmiar może zakłócić pracę czujnika.
Warto też regularnie sprawdzać, czy czujnik jest prawidłowo zamocowany. Luźne mocowanie może prowadzić do niedokładnych odczytów lub całkowitej awarii. Jeśli zauważysz, że czujnik jest poluzowany, dokręć go zgodnie z zaleceniami producenta. Pamiętaj, aby nie przesadzić z siłą dokręcania, gdyż może to uszkodzić czujnik lub jego gniazdo.
Częstotliwość konserwacji czujnika
Częstotliwość przeprowadzania konserwacji czujnika położenia wału korbowego zależy od wielu czynników, takich jak warunki eksploatacji pojazdu czy jego przebieg. Generalnie zaleca się sprawdzenie stanu czujnika przy każdym większym przeglądzie, czyli co około 30 000 - 50 000 km. Jednak w przypadku jazdy w trudnych warunkach (np. duże zapylenie, częste krótkie trasy) warto robić to częściej.
Pamiętaj, że regularna konserwacja nie tylko przedłuża żywotność czujnika, ale także pomaga uniknąć niespodziewanych awarii i związanych z nimi kosztów naprawy. Ponadto, dobrze utrzymany czujnik zapewnia optymalną pracę silnika, co przekłada się na niższe zużycie paliwa i mniejszą emisję spalin.
Wymiana czujnika położenia wału korbowego
Wymiana czujnika położenia wału korbowego może okazać się konieczna, jeśli wcześniejsze metody diagnostyki i konserwacji nie przyniosły oczekiwanych rezultatów. Zanim przystąpisz do wymiany, upewnij się, że masz odpowiedni zamiennik - najlepiej oryginalną część lub wysokiej jakości odpowiednik zalecany przez producenta. Pamiętaj, że nie wszystkie czujniki są uniwersalne i muszą być dobrane do konkretnego modelu silnika.
Pierwszym krokiem przy wymianie jest odłączenie akumulatora. To kluczowe dla bezpieczeństwa i zapobiegania ewentualnym zwarciom. Następnie zlokalizuj czujnik - jego położenie może się różnić w zależności od modelu pojazdu, ale zazwyczaj znajduje się on w pobliżu koła zamachowego lub na bloku silnika. W niektórych przypadkach może być konieczne podniesienie samochodu i częściowy demontaż osłon podwozia.
Po zlokalizowaniu czujnika, odłącz jego złącze elektryczne. Zwróć uwagę na sposób ułożenia przewodów - będziesz musiał odtworzyć to przy montażu nowego czujnika. Następnie odkręć śruby mocujące czujnik i ostrożnie go wyjmij. Przed montażem nowego czujnika, oczyść miejsce jego osadzenia. Upewnij się, że powierzchnia jest czysta i pozbawiona rdzy czy innych zanieczyszczeń.
Montaż nowego czujnika przebiega w odwrotnej kolejności. Umieść go delikatnie w gnieździe, uważając, aby nie uszkodzić jego delikatnej końcówki. Dokręć śruby mocujące zgodnie z zalecanym przez producenta momentem - zbyt mocne dokręcenie może uszkodzić czujnik. Podłącz złącze elektryczne, upewniając się, że jest prawidłowo zatrzaśnięte. Na koniec podłącz akumulator i uruchom silnik, aby sprawdzić, czy czujnik działa prawidłowo.
Programowanie po wymianie czujnika
W niektórych nowszych modelach pojazdów, po wymianie czujnika położenia wału korbowego konieczne może być przeprogramowanie komputera sterującego silnikiem (ECU). Jest to szczególnie istotne w przypadku zaawansowanych systemów zarządzania silnikiem, które wymagają precyzyjnej kalibracji wszystkich czujników.
Proces programowania zazwyczaj wymaga użycia specjalistycznego testera diagnostycznego. W warunkach domowych może być trudny do przeprowadzenia, dlatego w takich przypadkach warto rozważyć wizytę w profesjonalnym warsztacie lub autoryzowanym serwisie. Prawidłowe zaprogramowanie czujnika zapewni optymalną pracę silnika i może zapobiec problemom z rozruchem czy niestabilną pracą na biegu jałowym.
- Zawsze używaj części zamiennych wysokiej jakości, najlepiej rekomendowanych przez producenta pojazdu.
- Przed wymianą czujnika, dokładnie zapoznaj się z instrukcją serwisową dla twojego modelu samochodu.
- Jeśli nie czujesz się na siłach, aby samodzielnie wymienić czujnik, skorzystaj z usług profesjonalnego mechanika.
- Po wymianie czujnika, przeprowadź jazdę próbną, aby upewnić się, że wszystko działa prawidłowo.
- Pamiętaj o prawidłowej utylizacji starego czujnika - zawiera on elementy elektroniczne, które nie powinny trafić do zwykłych odpadów.
Warto zauważyć, że prawidłowa wymiana i kalibracja czujnika położenia wału korbowego może znacząco wpłynąć na osiągi pojazdu. Wielu właścicieli klasycznych samochodów, takich jak Chevrolet Corvette C1, docenia znaczenie tego elementu dla zachowania oryginalnych parametrów silnika. W przypadku Corvette C1, precyzyjne działanie czujnika jest kluczowe dla utrzymania charakterystycznej, płynnej pracy legendarnego silnika V8.
Ciekawostka: Czy wiesz, że pierwsze modele Corvette C1 nie były wyposażone w elektroniczne czujniki położenia wału korbowego? W tych klasycznych pojazdach timing zapłonu był regulowany mechanicznie. Wprowadzenie elektronicznych czujników w późniejszych modelach znacząco poprawiło precyzję pracy silnika i jego osiągi.
Podsumowanie
Czujnik położenia wału korbowego to kluczowy element nowoczesnych silników, odpowiedzialny za precyzyjne sterowanie pracą układu zapłonowego i wtryskowego. Jego prawidłowe działanie ma istotny wpływ na osiągi, ekonomię jazdy oraz emisję spalin. Regularna diagnostyka, obejmująca kontrolę wizualną, pomiary elektryczne oraz analizę sygnału, pozwala wcześnie wykryć potencjalne problemy. W przypadku awarii, należy przeprowadzić fachową wymianę, pamiętając o ewentualnej konieczności przeprogramowania komputera sterującego silnikiem.
